Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Sử dụng: | Vật liệu căng thẳng Kiểm tra sức căng | Phạm vi tải: | 6KN-600KN |
|---|---|---|---|
| Max. Tối đa Ram stroke Ram đột quỵ: | 250mm | Max. Tối đa Tensile space Không gian kéo: | 800mm (bao gồm cả hành trình piston) |
| Max. Tối đa Compression space Không gian nén: | 700mm (bao gồm cả hành trình piston) | Trưng bày: | Điều khiển và hiển thị máy tính |
| Chế độ kẹp: | Thủy lực | Đầu dò: | Load cell |
| Đo biến dạng: | YYUTHER 10/50 | Kích thước của khung tải: | 990 × 600 × 2435mm |
| Kích thước của bộ điều khiển: | 1140 × 700 × 930mm | Tất cả trọng lượng: | 2800kg |
| Điểm nổi bật: | Hydraulic Compression Testing Machine,Digital Universal Testing Machine |
||

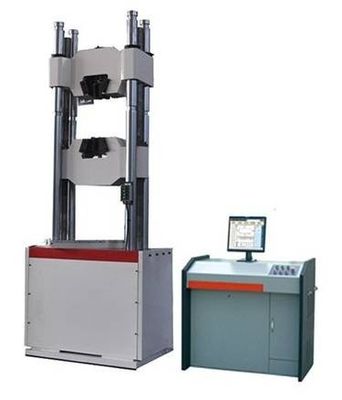

Hiển thị kỹ thuật số Máy kiểm tra phổ thủy lực
Máy kiểm tra đa năng HD-B611-S.pdf
Máy thí nghiệm thủy lực đa năng HD-B616-1 30T.pdf ...
Máy thí nghiệm thủy lực đa năng HD-B616-2 60T.pdf ...
Máy thí nghiệm thủy lực đa năng HD-B616-3 100T.pd ...
Máy thí nghiệm thủy lực đa năng HD-B616-4 200T.pd ...
1. giới thiệu
Vật liệu phổ biến Máy kiểm tra độ bền kéo thủy lực với tế bào tải chính xác caođược thiết kế màn hình kỹ thuật số thủy lực và hệ thống tải thủy lực thủ công, bộ điều khiển động cơ chính được cố định riêng biệt.Nó có các đặc tính của tiện nghi hoạt động, làm việc ổn định, độ chính xác cao và tải ổn định.Nó có thể thực hiện các thí nghiệm như độ bền kéo, nén, uốn, cắt, vv cho đến các vật liệu composite kim loại, phi kim.
2. cấu trúc
Động cơ chính bao gồm một giá đỡ có thể điều chỉnh (chân đế, cực ren vít, xà ngang có thể di chuyển (bộ kẹp dưới)) và khung làm việc (thùng dầu làm việc, pít-tông, bệ đỡ, thanh ngang hỗ trợ (bộ kẹp trên)).Yếu tố của máy: bơm dầu cao áp cung cấp dầu cho thùng dầu làm việc, pít-tông di chuyển và bảng nhấn và xà ngang trên để thực hiện kiểm tra độ căng và ấn.Thử nghiệm kéo dài được thực hiện trong khoảng trống giữa xà ngang trên và xà ngang di chuyển.Các động cơ cuộc sống, thiết bị, ổ đĩa xích quay cùng tốc độ để di chuyển xà ngang.
3. đặc điểm
Vật liệu phổ biến Máy kiểm tra độ bền kéo thủy lực với tế bào tải chính xác caocó các ưu điểm như độ chính xác cao, trọng lượng nhẹ, vận hành dễ dàng, kẹp áp suất thủy lực tự động, tuổi thọ sử dụng lâu dài, v.v.Nó được áp dụng để phát hiện các chỉ số khác nhau như sức căng, sức nén, uốn v.v ... đối với vật liệu kim loại và phi kim loại trong các phòng thí nghiệm khác nhau.
Thông số kỹ thuật chính
|
Mô hình: |
HD-B616 |
|
Tối đaTải thử nghiệm: |
60T |
|
Lỗi tương đối của giá trị tải: |
± 1% |
|
Tối đaRam đột quỵ: |
250mm |
|
Tối đaKhông gian kéo: |
800mm (bao gồm cả hành trình piston) |
|
Tối đaKhông gian nén: |
700mm (bao gồm cả hành trình piston) |
|

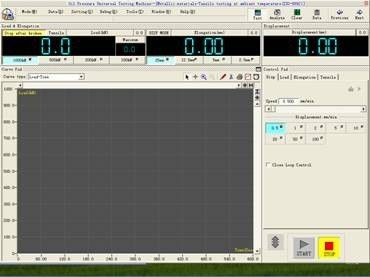

Trưng bày: |
Điều khiển và hiển thị máy tính |
|
Kẹp kéo cho mẫu tròn: |
φ6-φ26mm |
|
Kẹp kéo cho mẫu phẳng: |
0-15mm |
|
Khoảng cách cho hai cột: |
500mm |
|
Kích thước trục lăn trên và dưới: |
200x200mm |
|
Nhịp uốn: |
450mm |
|
Chiều rộng của con lăn uốn: |
140mm |
|
Dia.của con lăn uốn: |
30 mm |
|
Chế độ kẹp: |
Thủy lực |
|
Đầu dò: |
load cell |
|
Đo biến dạng: |
YYUTHER 10/50 |
|
Kích thước của khung tải: |
990 × 600 × 2435mm |
|
Kích thước của bộ điều khiển: |
1140 × 700 × 930mm |
|
Tất cả trọng lượng: |
2800kg |
Phụ kiện tiêu chuẩn chính
|
Trục trên và dưới để nén (200x200mm) |
1 bộ |
|
Giãn kế |
1 bộ |
|
Kẹp mẫu thử cho độ bền kéo (6-φ26mm) |
1 bộ |
|
Kẹp mẫu phẳng cho độ bền kéo (0-15mm) |
1 bộ |
|
Phụ kiện uốn |
1 bộ |
|
Tế bào tải chính xác cao |
1 bộ |
|
Bộ mã hóa quang điện chính xác cao Đo độ dịch chuyển |
1 bộ |
|
Máy bơm áp suất cao |
1 bộ |
|
Van tỷ lệ |
1 bộ |
|
Van servo điện thủy lực |
1 bộ |
|
Phụ kiện cắt (Phụ kiện tùy chọn) |
1 bộ |
1. nó là loại digtial
2. nó là thủy lực
3. nó có thể thực hiện kiểm tra độ bền kéo, nén, uốn, v.v.
1. giới thiệu
Máy thí nghiệm phổ thủy lực Model WES-300B UTM được thiết kế màn hình kỹ thuật số thủy lực điện và hệ thống tải thủy lực thủ công, bộ điều khiển động cơ chính được cố định riêng biệt.Nó có các đặc tính của tiện nghi hoạt động, làm việc ổn định, độ chính xác cao và tải ổn định.Nó có thể thực hiện các thí nghiệm như độ bền kéo, nén, uốn, cắt, vv cho đến các vật liệu composite kim loại, phi kim.
2. cấu trúc
Động cơ chính bao gồm một giá đỡ có thể điều chỉnh (chân đế, cực ren vít, xà ngang có thể di chuyển (bộ kẹp dưới)) và khung làm việc (thùng dầu làm việc, pít-tông, bệ đỡ, thanh ngang hỗ trợ (bộ kẹp trên)).Yếu tố của máy: bơm dầu cao áp cung cấp dầu cho thùng dầu làm việc, pít-tông di chuyển và bảng nhấn và xà ngang trên để thực hiện kiểm tra độ căng và ấn.Thử nghiệm kéo dài được thực hiện trong khoảng trống giữa xà ngang trên và xà ngang di chuyển.Các động cơ cuộc sống, thiết bị, ổ đĩa xích quay cùng tốc độ để di chuyển xà ngang.
3. đặc điểm
Máy tính điều khiển và hiển thị máy kiểm tra độ bền kéo kim loại thủy lực có các ưu điểm như độ chính xác cao, trọng lượng nhẹ, vận hành dễ dàng, kẹp áp suất thủy lực tự động, tuổi thọ sử dụng lâu dài, v.v.Nó được áp dụng để phát hiện các chỉ số khác nhau như sức căng, sức nén, uốn v.v ... đối với vật liệu kim loại và phi kim loại trong các phòng thí nghiệm khác nhau.
