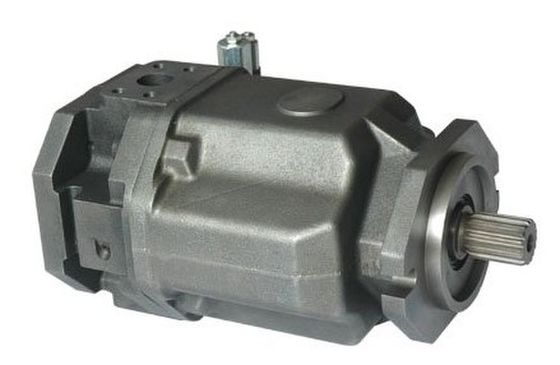

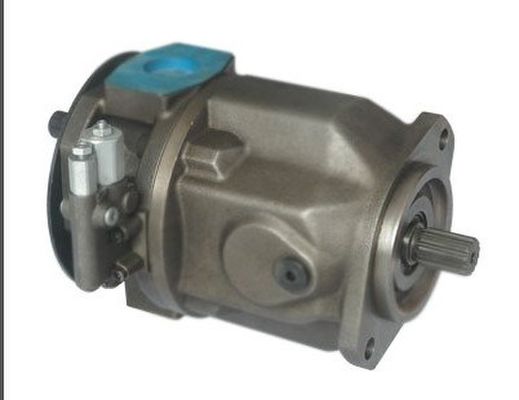

Bơm tuần hoàn cao áp áp suất cao Bơm thủy lực piston cỡ nhỏ A10VSO 71
Mô tả sản phẩm Chi tiết
Chi tiết nhanh
Bơm thủy lực piston
Xoay chiều kim đồng hồ
Con dấu Perbunan
Trục quay
cho hệ thống thủy lực. Hệ thống thủy lực tàu
Hệ thống thủy lực áp suất cao Bơm thủy lực piston
Bơm trục piston trục, công suất thay thế là 18cc / 28cc / 45cc / 71cc / 100cc / 140cc.
Kiểm soát áp suất và dòng chảy
Xoay chiều kim đồng hồ
Con dấu Perbunan
Trục quay
SAE 2 lỗ UNC inch

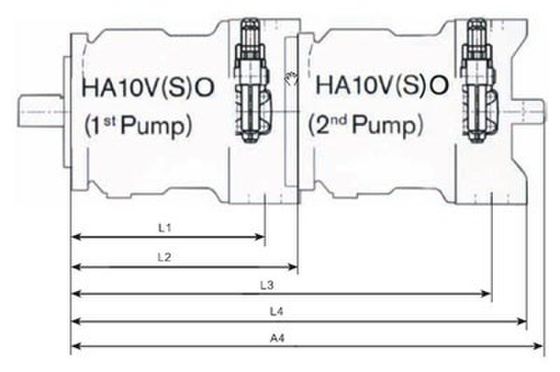

Thru-drive Bìa phía sau, có thể kết nối bơm khác
Thông số kỹ thuật:
Thông số kỹ thuật: |
|
|
| 16/18 | 28 | 45 | 71 | 100 | 140 |
Chuyển |
| Vg max | cm 3 | 18 | 28 | 45 | 71 | 100 | 140 |
tốc độ tối đa |
| n tối đa | vòng / phút | 3300 | 3000 | 2600 | 2200 | 2000 | 1800 |
Tối đa lưu lượng | trong n max | q v | L / phút | 59,4 | 84 | 117 | 156 | 200 | 252 |
vào 1500 r / phút | 27 | 42 | 68 | 107 | 150 | 210 | |||
Tối đa điện (Δp = 280bar)
| trong n max | P max | Kw | 27,7 | 39 | 55 | 73 | 93 | 118 |
vào 1500 r / phút | 12,6 | 20 | 32 | 50 | 70 | 98 | |||
Tối đa momen xoắn (Δp = 280bar)
| trong Vg max | Tmax | Nm | 80,1 | 125 | 200 | 316 | 445 | 623 |
Cân nặng |
| m | Kilôgam | 12 | 15 | 21 | 33 | 45 | 60 |
Các ứng dụng:
Hệ thống thủy lực. Hệ thống thủy lực tàu.
Lợi thế:
Chất lượng tốt, Giá cả cạnh tranh và giao hàng nhanh.
Tiếng ồn thấp, Khối lượng nhỏ
Chuyển | Bích A (B) Tờ ISO (4) | Bích C (D) SAE 2 (4) lỗ ngỗng | A4 | A5 | A6 | ||||||||
A1 | A3 | B2 | B10 | L (L1) | A1 | A3 | B2 | B10 | L (L1) | ||||
18 | 80 giờ | 109 | 7 | 11 | M16 × 1,5 | 82,55h8 | 106,4 | 6.3 | 11 | 9 / 16-18UNF | 134 | 25 | 20 |
28 | 100h8 | 140 | 9 | 14 | M18 × 1,5 | 101.6h8 | 146 | 9,5 | φ14 | 3 / 4-16 UNF | 174 | 32 | 20 |
45 | 100h8 | 140 | 9 | 14 | M22 × 1,5 | 101.6h8 | 146 | 9,5 | φ14 | 7 / 8-14 UNF | 174 | 40 | 25 |
71 | 125 giờ | 180 | 9 | 18 | M22 × 1,5 | 127h8 | 181 | 12,7 | φ18 | 7 / 8-14 UNF | 210 | 50 | 25 |
100 | 125 giờ | 180 | 9 | 17,5 | M27 × 2 | 127h8 | 181 | 12,7 | 17,5 | 11 / 16-12 UNF | 210 | 60 | 32 |
140 | 180h8 | 158,4 x 158,4 | 9 | φ18 | M27 × 2 | 152.4h8 | 161,6 x 161,6 | 12,7 | φ20 | 11 / 16-12 UNF | 200 x 200 | 63 | 32 |
CẦU DẦU TYPE Kích thước
Chuyển | CẢNG Ở CÁC VÙNG OPPO | CẢNG LẠI | (UNC) | |||||||||||
B1 | B8 | B9 | B18 | B19 | B20 | B1 | B8 | B9 | B18 | B19 | B20 | A7 | A8 | |
18 | 195 | 145 | 63 | 109 | 40 | 130 | M10 (3 / 8-16UNC) | M10 (3 / 8-16UNC) | ||||||
28 | 206 | 164 | 80 | 119 | 40 | 140 | 225 | 170 | 45 | 73 | 43 | 209 | M10 (7 / 16-14UNC) | M10 (3 / 8-16UNC) |
45 | 224 | 184 | 90 | 129 | 40 | 155 | 244 | 189 | 50 | 81,5 | 40 | 228 | M12 (1 / 2-13UNC) | M10 (3 / 8-16UNC) |
71 | 259 | 217 | 104 | 143 | 40 | 183 | 278 | 223 | 58 | 91,5 | 40 | 262 | M12 (1 / 2-13UNC) | M10 (3 / 8-16UNC) |
100 | 329 | 275 | 100 | 148 | 40 | 250 | 344 | 288 | 55 | 99 | 40 | 327 | M12 (1 / 2-13UNC) | M14 (1 / 2-13UNC) |
140 | 337,5 | 275 | 110 | 183 | 27 | 222 | 379 | 293 | 60 | 140 | 27 | 353 | M12 (1 / 2-13UNC) | M14 (1 / 2-13UNC) |
Kích thước phổ quát
CC | B 4 | B5 | B6 | B11 | B12 | B13 | B14 | B15 | B16 | B17 | X | B | S |
18 | 43 | 83 | 11,5 | 67 | 66 | 152 | 26,2 | 52,4 | 22,2 | 47,6 | 7 / 16-20UNF | 3/4 " | 1 " |
28 | 40 | 90 | 13 | 74 | 75 | 164 | 30,2 | 58,7 | 22,2 | 47,6 | 7 / 16-20UNF | 3/4 " | 11/4 " |
45 | 45 | 96 | 13 | 83 | 81 | 184 | 35,7 | 69,9 | 26,2 | 52,4 | 7 / 16-20UNF | 1 " | 11/2 " |
71 | 53 | 115 | 17 | 98 | 92 | 210 | 42,9 | 77,8 | 30,2 | 58,7 | 7 / 16-20UNF | 1 " | 2 " |
100 | 95 | 175 | 20 | 106 | 95 | 236 | 50,8 | 88,9 | 31,8 | 66,7 | 7 / 16-20UNF | 11/4 " | 21/2 " |
140 | 78 | 173 | 21 | 118,5 | 108 | 262 | 50,8 | 88,9 | 31,8 | 66,7 | M14 x 1,5 | 11/4 " | 21/2 " |
