| Max. tối đa. Test load: Tải trọng thử nghiệm:: | 300kn | Phạm vi tải:: | 6KN-300KN |
|---|---|---|---|
| Sai số tương đối của giá trị tải:: | ±1% | Max. tối đa. Ram stroke: Ram đột quỵ:: | 250mm |
| Kẹp kéo cho mẫu phẳng:: | 0-15mm | Kiểu: | Kiểm tra độ bền kéo thủy lực |
| Làm nổi bật: | compressive strength testing machine |
||

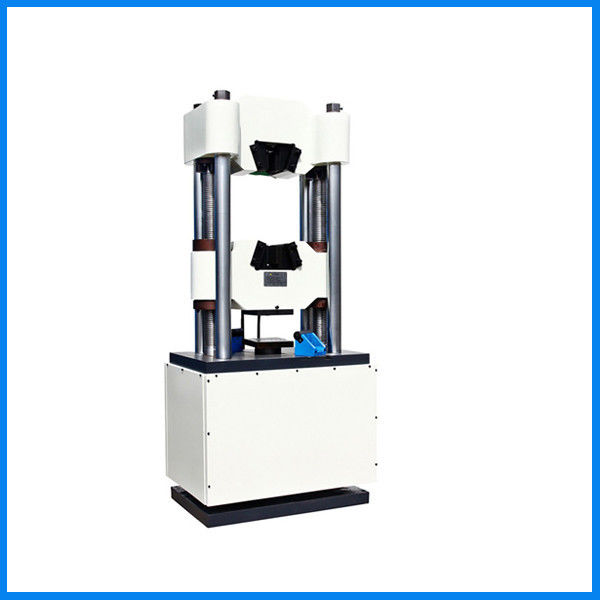

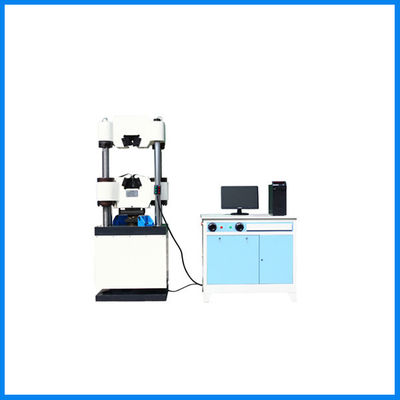

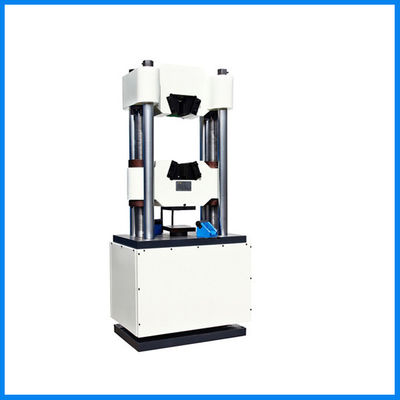

Máy kiểm tra độ bền kéo/uốn/nén thủy lực 1000kn
Tải tập tin:
Tiêu chuẩn máy kiểm tra độ bền kéo Sharing.pdf
Các ứng dụng:
Kim loại:
Ngành ứng dụng:
Máy kiểm tra phổ thủy lực Thông số kỹ thuật chính:
| Mục | Sự miêu tả |
| tối đa.trọng tải | 1000KN |
| Phạm vi tải | 20KN-1000KN |
| tải chính xác | ±1% |
| độ phân giải kéo dài | 0,01mm |
| Cú đánh vào bít tông | 250mm |
| tối đa.tốc độ hành trình piston | 50mm/phút |
| độ chính xác kéo dài | ±1% |
| tối đa.không gian kéo | 550mm (không bao gồm hành trình piston) |
| tối đa.Không gian nén | 500mm (không bao gồm hành trình piston) |
| Chế độ hiển thị | máy tính |
| Chế độ kẹp | thủy lực |
| chế độ hoạt động | Thủ công |
| độ dày mẫu phẳng | 0-15mm |
| Chiều rộng kẹp | 125mm |
| Đường kính mẫu tròn | Φ13-φ60 mm |
| Kích thước tấm nén | 204*204mm |
| Kích thước khung tải | 990x750x2200mm |
| Kích thước nguồn dầu | 1200 x 550 x 1100mm |
Máy kiểm tra phổ thủy lực Phụ kiện tiêu chuẩn chính:
|
Trục trên và dưới để nén (200x200mm) |
1 bộ |
|
Giãn kế |
1 bộ |
|
Kẹp mẫu tròn cho độ bền kéo ( φ6-φ26mm ) |
1 bộ |
|
Kẹp mẫu phẳng cho độ bền kéo ( 0-15mm ) |
1 bộ |
|
phụ kiện uốn |
1 bộ |
|
Tế bào tải chính xác cao |
1 bộ |
|
Bộ mã hóa quang điện có độ chính xác cao Đo độ dịch chuyển |
1 bộ |
|
Máy bơm áp suất cao |
1 bộ |
|
Van tỷ lệ |
1 bộ |
|
Van servo điện-thủy lực |
1 bộ |
|
Phụ kiện cắt (Phụ kiện tùy chọn) |
1 bộ |

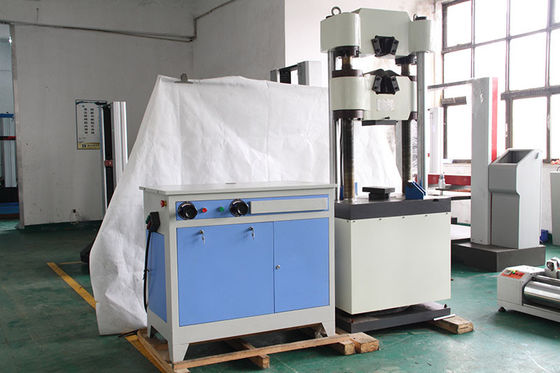

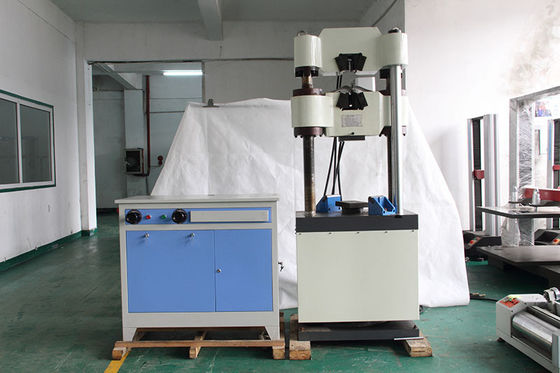

Hình ảnh nguyên lý ép thủy lực:
Đặc điểm của nguyên lý áp suất thủy lực
● Áp dụng bơm cao áp nhập khẩu, giảm tiếng ồn, áp suất ổn định
● Hệ thống động và thiết kế tích hợp bảng điều khiển, dễ vận hành, tiết kiệm không gian thử nghiệm
● Xử lý bề mặt bằng phun sơn, ngoại hình đẹp
Phụ kiện tiêu chuẩn chính:
| Trục lăn trên và dưới để nén | 200x200mm |
| Giãn kế | một bộ |
| Kẹp mẫu tròn cho độ bền kéo | φ6-φ26mm một bộ |
| Kẹp mẫu phẳng cho độ bền kéo | 0-15mm một bộ |
| phụ kiện uốn | một bộ |
| Tế bào tải chính xác cao | một bộ |
|
Bộ mã hóa quang điện chính xác cao Đo chuyển vị |
một bộ |
| Máy bơm áp suất cao | một bộ |
| Van tỷ lệ | một bộ |
| Van servo điện-thủy lực | một bộ |
|
phụ kiện tùy chọn phụ kiện cắt |
một bộ |
Giới thiệu tóm tắt Hệ thống điều khiển STC300:
Hệ thống điều khiển vòng kín hoàn toàn kỹ thuật số STC300 có nhiều tính năng tiên tiến và đổi mới công nghệ, chủ yếu được phản ánh trong:
●Để đạt được lực kiểm tra, quá trình biến dạng mẫu, dịch chuyển pít-tông và quá trình kiểm tra, bốn điều khiển vòng kín ；
● Hệ thống thu thập dữ liệu bao gồm các kênh chuyển đổi A/D 24 bit độ chính xác cao 4 chiều.Độ phân giải tối đa lên tới 1/300000, đầy đủ bất kể phần nào;
● Sử dụng BB, AD, Xilinx và thiết bị tích hợp thương hiệu gốc khác, thiết kế hoàn toàn kỹ thuật số；
● Đáp ứng tiêu chuẩn PCI, máy tính và cài đặt nhận dạng tự động,；
● Hệ thống đo lường điện tử không có các bộ phận tương tự như chiết áp để đảm bảo khả năng thay thế lẫn nhau để dễ dàng bảo trì và thay thế.
Giới thiệu sơ lược về phần mềm MaxTest:
Phần mềm MaxTest Phù hợp với GB228-87, GB228-2002 và các quy định có liên quan khác của hơn 30 tiêu chuẩn quốc gia
● Hệ thống phần mềm máy tính có tính tích hợp cao, hoạt động ổn định, dễ dàng điều chỉnh…Trong dữ liệu thử nghiệm thời gian thực có thể được thu thập, thực hiện thử nghiệm các đường cong đặc tính hiển thị động thời gian thực, tệp dữ liệu thử nghiệm có thể được sử dụng với cơ sở dữ liệu Access hoặc cách SQLserve để lưu cơ sở dữ liệu lớn để tạo điều kiện chia sẻ tài nguyên để đạt được quản lý mạng và khách hàng và phân tích lại của người dùng.Đối với nhiều loại báo cáo do người dùng định nghĩa word2000, phần mềm có thể dễ dàng truy cập để giải quyết những người dùng khác nhau hoặc cùng một người dùng tại các thời điểm khác nhau của các báo cáo thử nghiệm có các vấn đề nhu cầu khác nhau.Phần mềm có thể xử lý lực kiểm tra, chuyển vị, thời gian, dữ liệu thô và đường cong đạo hàm thu được..
● Chức năng bảo vệ: Máy này có hai loại bảo tồn giới hạn phần mềm và cơ học, vượt quá tải tối đa có thể tự động tắt tỷ lệ cài đặt động;với các chức năng bảo vệ quá dòng, quá điện áp, quá tải và các chức năng bảo vệ khác ..
● Đối với các kênh tải có thể được gắn nhãn tự động và trực quan dễ dàng.
● Thử nghiệm hàng loạt có thể đạt được các đường cong ở các mức hiển thị khác nhau.
● Phần mềm cho phép người dùng tùy chỉnh cài đặt tốc độ để điều chỉnh tốc độ của máy tính.Cũng có thể đạt được hiệu chuẩn tốc độ có độ chính xác cao bất cứ lúc nào điều chỉnh tốc độ của phần và mã hóa.
● Theo dõi quá trình thử nghiệm: trong quá trình thử nghiệm, lực thử nghiệm, chuyển vị, đường cong và các thông số khác có thể được hiển thị theo thời gian thực.
● Phân loại tính năng quản lý quyền phần mềm: Để tăng cường bảo mật phần mềm và dữ liệu, phần mềm có thể đặt các mật khẩu khác nhau để bảo vệ dữ liệu.
● Các tính năng tái tạo kết quả: sự cùng tồn tại của hoạt động thử nghiệm đã hoàn tất, sau giờ làm việc, theo nhu cầu của người dùng bất cứ lúc nào trong tương lai để mở và phân tích lại dữ liệu thử nghiệm.
● Theo người dùng có thể chọn đường cong tải ~ thời gian, tải ~ chuyển vị, chuyển vị ~ thời gian để tiến hành kiểm tra và hiển thị, lưu trữ, phân tích và in dữ liệu.
● Chức năng duyệt từng điểm đường cong: bằng cách nhấp chuột vào các đường cong lực và biến dạng của giá trị của từng điểm để đạt được nhiều tham số khác nhau..
●Chức năng so sánh: Có thể quan sát đồng thời số lượng đường cong thí nghiệm, có thể chồng nhiều đường cong, khuếch đại cục bộ để đạt được các đặc tính của mẫu cần phân tích.
● Power Interface: Giao diện kênh lực và phần mềm kiểm tra theo nhu cầu của người dùng với nhiều loại cảm biến, đồng thời có thể hiệu chỉnh, sửa đổi các thông số và kiểm tra thông thường.
● Tần suất lấy mẫu dữ liệu: Bạn có thể chọn tần suất lấy mẫu tốc độ cao theo yêu cầu kiểm tra của người dùng.
