Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Làm nổi bật: | bơm thủy lực biến thiên |
||
|---|---|---|---|

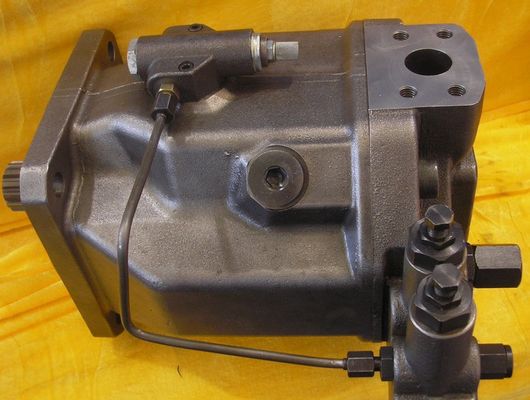

Thiết bị kiểm soát dòng chảy A10VSO140 áp lực cao Xi lanh thủy lực cao 140cc Displacement
Chi tiết nhanh
Bơm thủy lực trục đứng định tâm 140cc
Áp suất, dòng chảy, điều khiển mô-men xoắn
Loại cổng bên, bơm đơn
SAE 4 lỗ UNC inch
cho hệ thống thủy lực luyện kim
Các ứng dụng:
Hệ thống thủy lực, Máy móc kỹ thuật, Xe bọc bê tông, Hệ thống thủy lực thuyền. Máy xúc, máy xúc, hệ thống thủy lực bằng kim loại.
Máy bơm trục piston, dung tích xi lanh là 140cc.
Áp suất, dòng chảy, điều khiển mô-men xoắn
Xoay chiều kim đồng hồ
Con dấu Perbunan
Trục quay
SAE 4 lỗ UNC inch
Loại cổng bên, bơm đơn
A10VSO28, A10VSO45, A10VSO71, A10VSO100, A10VSO140
Thông số kỹ thuật:
Thông số kỹ thuật: |
|
|
| 16/18 | 28 | 45 | 71 | 100 | 140 |
Chuyển |
| Vg max | cm 3 | 18 | 28 | 45 | 71 | 100 | 140 |
tốc độ tối đa |
| n tối đa | vòng / phút | 3300 | 3000 | 2600 | 2200 | 2000 | 1800 |
Tối đa lưu lượng | trong n max | q v | L / phút | 59,4 | 84 | 117 | 156 | 200 | 252 |
vào 1500 r / phút | 27 | 42 | 68 | 107 | 150 | 210 | |||
Tối đa điện (Δp = 280bar)
| trong n max | P max | Kw | 27,7 | 39 | 55 | 73 | 93 | 118 |
vào 1500 r / phút | 12,6 | 20 | 32 | 50 | 70 | 98 | |||
Tối đa momen xoắn (Δp = 280bar)
| trong Vg max | Tmax | Nm | 80,1 | 125 | 200 | 316 | 445 | 623 |
Cân nặng |
| m | Kilôgam | 12 | 15 | 21 | 33 | 45 | 60 |
Các ứng dụng:
Hệ thống thủy lực. Hệ thống thủy lực tàu.
Lợi thế:
Chất lượng tốt, Giá cả cạnh tranh và giao hàng nhanh.
Tiếng ồn thấp, Khối lượng nhỏ

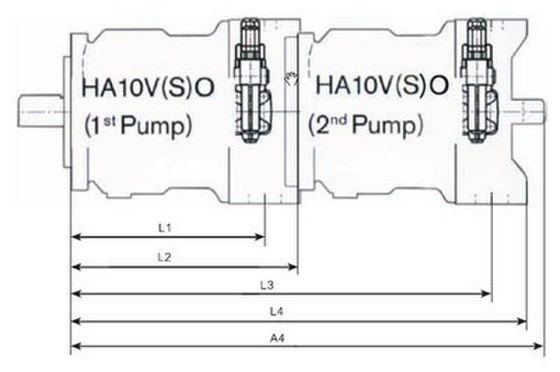

Chuyển | Bích A (B) Tờ ISO (4) | Bích C (D) SAE 2 (4) lỗ ngỗng | A4 | A5 | A6 | ||||||||
A1 | A3 | B2 | B10 | L (L1) | A1 | A3 | B2 | B10 | L (L1) | ||||
18 | 80 giờ | 109 | 7 | 11 | M16 × 1,5 | 82,55h8 | 106,4 | 6.3 | 11 | 9 / 16-18UNF | 134 | 25 | 20 |
28 | 100h8 | 140 | 9 | 14 | M18 × 1,5 | 101.6h8 | 146 | 9,5 | φ14 | 3 / 4-16 UNF | 174 | 32 | 20 |
45 | 100h8 | 140 | 9 | 14 | M22 × 1,5 | 101.6h8 | 146 | 9,5 | φ14 | 7 / 8-14 UNF | 174 | 40 | 25 |
71 | 125 giờ | 180 | 9 | 18 | M22 × 1,5 | 127h8 | 181 | 12,7 | φ18 | 7 / 8-14 UNF | 210 | 50 | 25 |
100 | 125 giờ | 180 | 9 | 17,5 | M27 × 2 | 127h8 | 181 | 12,7 | 17,5 | 11 / 16-12 UNF | 210 | 60 | 32 |
140 | 180h8 | 158,4 x 158,4 | 9 | φ18 | M27 × 2 | 152.4h8 | 161,6 x 161,6 | 12,7 | φ20 | 11 / 16-12 UNF | 200 x 200 | 63 | 32 |
CẦU DẦU TYPE Kích thước
Chuyển | CẢNG Ở CÁC VÙNG OPPO | CẢNG LẠI | (UNC) | |||||||||||
B1 | B8 | B9 | B18 | B19 | B20 | B1 | B8 | B9 | B18 | B19 | B20 | A7 | A8 | |
18 | 195 | 145 | 63 | 109 | 40 | 130 | M10 (3 / 8-16UNC) | M10 (3 / 8-16UNC) | ||||||
28 | 206 | 164 | 80 | 119 | 40 | 140 | 225 | 170 | 45 | 73 | 43 | 209 | M10 (7 / 16-14UNC) | M10 (3 / 8-16UNC) |
45 | 224 | 184 | 90 | 129 | 40 | 155 | 244 | 189 | 50 | 81,5 | 40 | 228 | M12 (1 / 2-13UNC) | M10 (3 / 8-16UNC) |
71 | 259 | 217 | 104 | 143 | 40 | 183 | 278 | 223 | 58 | 91,5 | 40 | 262 | M12 (1 / 2-13UNC) | M10 (3 / 8-16UNC) |
100 | 329 | 275 | 100 | 148 | 40 | 250 | 344 | 288 | 55 | 99 | 40 | 327 | M12 (1 / 2-13UNC) | M14 (1 / 2-13UNC) |
140 | 337,5 | 275 | 110 | 183 | 27 | 222 | 379 | 293 | 60 | 140 | 27 | 353 | M12 (1 / 2-13UNC) | M14 (1 / 2-13UNC) |
Kích thước phổ quát
CC | B 4 | B5 | B6 | B11 | B12 | B13 | B14 | B15 | B16 | B17 | X | B | S |
18 | 43 | 83 | 11,5 | 67 | 66 | 152 | 26,2 | 52,4 | 22,2 | 47,6 | 7 / 16-20UNF | 3/4 " | 1 " |
28 | 40 | 90 | 13 | 74 | 75 | 164 | 30,2 | 58,7 | 22,2 | 47,6 | 7 / 16-20UNF | 3/4 " | 11/4 " |
45 | 45 | 96 | 13 | 83 | 81 | 184 | 35,7 | 69,9 | 26,2 | 52,4 | 7 / 16-20UNF | 1 " | 11/2 " |
71 | 53 | 115 | 17 | 98 | 92 | 210 | 42,9 | 77,8 | 30,2 | 58,7 | 7 / 16-20UNF | 1 " | 2 " |
100 | 95 | 175 | 20 | 106 | 95 | 236 | 50,8 | 88,9 | 31,8 | 66,7 | 7 / 16-20UNF | 11/4 " | 21/2 " |
140 | 78 | 173 | 21 | 118,5 | 108 | 262 | 50,8 | 88,9 | 31,8 | 66,7 | M14 x 1,5 | 11/4 " | 21/2 " |
