Thông tin chi tiết sản phẩm:
Thanh toán:
|
Kiểu mẫu: | SNR-350B | công suất khoan: | 110m |
---|---|---|---|
Đường kính lỗ: | 75-110mm | phạm vi góc: | 90°-75° |
đột quỵ trục chính: | 450mm | trọng lượng giàn khoan: | 500kg (không có bộ nguồn) |
Điểm nổi bật: | giàn khoan địa nhiệt,giàn khoan gắn trên xe tải |

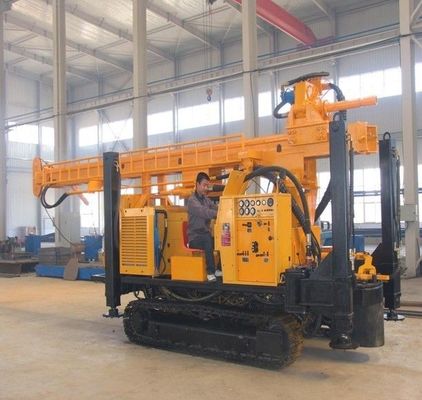

Máy khoan giếng nước gắn bánh xích SNR-350B Khoan bằng máy nén khí hoặc máy bơm bùn
Đặc điểm cấu trúc:
1. Hệ thống điện là hệ thống thủy lực điều khiển động cơ diesel.Chạy, xoay, cho ăn, nâng, xếp, cẩu, dỡ hàng đều được điều khiển bởi các bộ phận thủy lực.Sử dụng DTH để khoan đá, được điều khiển và xả bằng máy nén khí.
2. Tùy chọn được trang bị máy bơm bùn để xả trong khi cắt hoặc khoan con lăn.
3. Thiết bị làm việc bao gồm cơ chế cho ăn, vận chuyển (cột), đầu quay điều khiển phía trên, thanh trượt, bộ định tâm, thiết bị dỡ thanh, hệ thống tời, v.v.

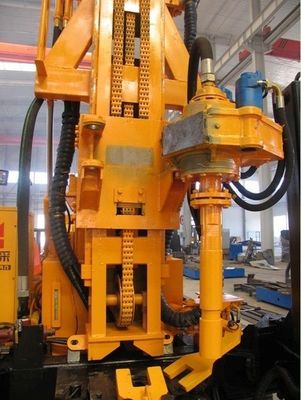

4. Máy quay dẫn động trên cùng có thể đạt được hai loại mô-men xoắn và tốc độ quay có công suất bằng nhau, tốc độ thấp với mô-men xoắn cao và tốc độ cao với mô-men xoắn thấp, được thực hiện bởi khối đa tạp thủy lực để đáp ứng các điều kiện làm việc và đường kính lỗ khác nhau.

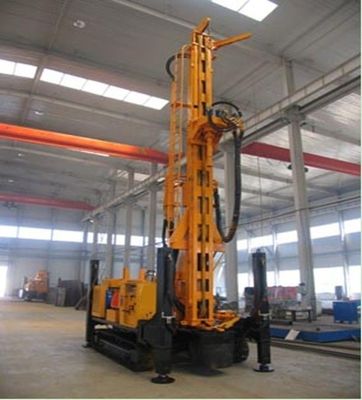

5. Giàn SNR50B áp dụng cột chống cao hơn với hành trình kéo dài hơn, do đó có thể sử dụng cần khoan 4,5m, đồng thời, nó cũng có thể phù hợp với tời lớn hơn để sử dụng trực tiếp ống chống 6m.
6. Đầu quay có thể tháo trục khoan ra bằng cách lật ngược, nghĩa là khoan vỏ bằng tời.
7. Loại cấp liệu là loại xích lá hình trụ, đáng tin cậy và bền bỉ.
8. Con lăn trượt bền.
9. Áp suất trục, tốc độ cấp liệu và tốc độ quay có thể điều chỉnh được.

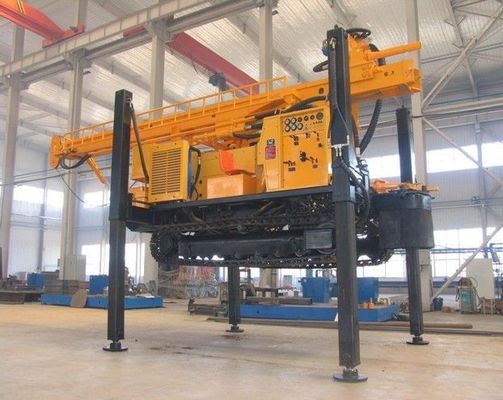

10. Cơ cấu chạy kiểu bánh xích, di chuyển dễ dàng.Sử dụng bánh xích bánh xích và giày theo dõi bằng thép.(tùy chọn khối cao su cho đường chạy).Được trang bị tiêu chuẩn với bốn chân dài, nó có thể dễ dàng di chuyển lên xe tải mà không cần cẩu khi vận chuyển đường dài.
11. Bốn chân thủy lực để điều chỉnh độ ổn định của toàn bộ máy trong điều kiện làm việc.
12. Tời phụ có thể nâng hàng hóa trong vòng 1 T, (chẳng hạn như dụng cụ khoan, phụ tùng, v.v.) Nó cũng có thể hỗ trợ lắp đặt và dỡ cần khoan và dụng cụ.Ngoài ra, nó cũng có thể phù hợp với tời lớn hơn, lực nâng lên tới 4T, dây dẫn lên tới 60m, có thể hỗ trợ nâng và khoan vỏ.
13. Cố định trượt với máy trong điều kiện làm việc là để tăng tính ổn định làm việc.
14. Độ dốc được cung cấp và bộ định tâm đặc biệt có thể đảm bảo độ thẳng đứng và độ chính xác của lỗ mở.
15. Khi sử dụng máy khoan búa xuống, hệ thống áp suất với bình phun dầu đặc biệt có thể bôi trơn DTH, để kéo dài tuổi thọ sử dụng của DTH.
DỮ LIỆU SNR-350B:
Sự chỉ rõ |
Đơn vị |
SNR-350B |
Độ sâu khoan tối đa |
tôi |
380 |
Đường kính lỗ |
mm |
130-350 |
Đường kính lỗ ban đầu |
mm |
400 |
Áp suất không khí làm việc |
Mpa |
1,05-3,45 |
Tiêu thụ không khí |
m3/phút |
16-85 |
Chiều dài thanh khoan |
tôi |
4,5 |
Đường kính thanh khoan |
mm |
89/102 |
Thiết bị tuần hoàn ngược |
|
không bắt buộc |
áp lực dọc trục |
t |
5 |
lực nâng |
t |
20 |
Tốc độ nâng chậm |
mét/phút |
4.2 |
Tốc độ cho ăn chậm: |
mét/phút |
5.2 |
Tốc độ nâng nhanh |
mét/phút |
30 |
Tốc độ cho ăn nhanh |
mét/phút |
37 |
Mô-men xoắn quay |
Nm |
8500/4250 |
Tốc độ quay |
r/phút |
0-90/0-180 |
tời dịch vụ lớn |
t |
4 (tùy chọn) |
Tời dịch vụ nhỏ |
t |
1,5 |
Bơm bùn |
L/phút |
BW600/10 hoặc BW450 |
Máy bơm ly tâm |
|
không bắt buộc |
Quyền lực |
hp |
180 |
Cú đánh dài để hỗ trợ chân |
tôi |
1.4 |
Hiệu quả cho ăn: |
phút/giờ |
10-25 |
Tốc độ di chuyển: |
km/h |
2,5 |
Độ dốc leo núi |
|
21° |
Cân nặng |
t |
12,5 |
Kích thước: |
tôi |
8.2x2.1x2.8 |
điều kiện thích ứng |
Nới lỏng giường và giường đá |
|
Loại khoan |
Hệ thống khoan bùn hoặc hệ thống khoan DTH |
|
DTH phù hợp |
Áp suất không khí trung bình hoặc áp suất không khí cao |
